Genom horisontella styva stöd omvandlas överbyggnadens vertikala belastningar till horisontella spärrkrafter och överförs till pelare eller fundamentkomponenter, vilket minskar sidoförskjutning och...

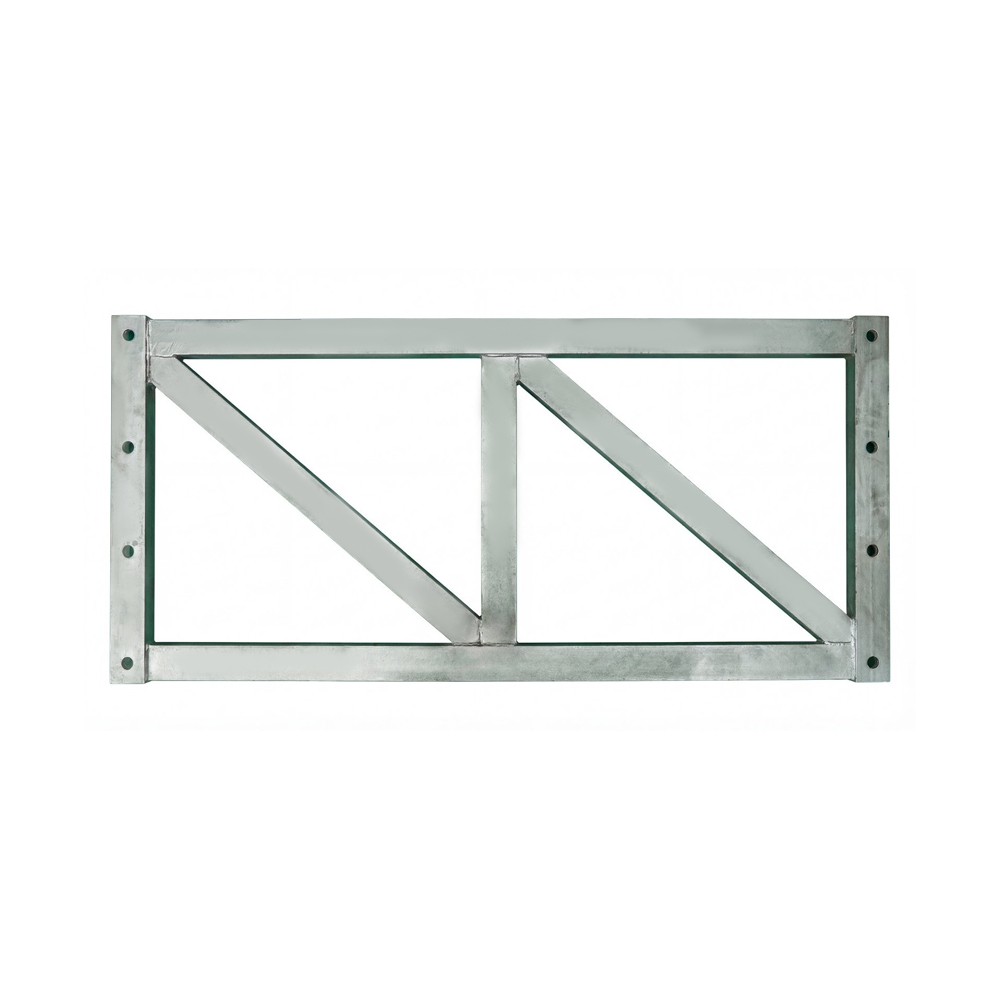

Se detaljerDen vertikala stödramen av typ HD200 för Bailey-broar är den vertikala bärande kärnkomponenten i den prefabricerade stålbryggan och det kraftiga fackverkssystemet HD200. Dess primära funktion är att överföra vertikala belastningar och förhindra strukturell vältning och vertikal deformation. Genom att arbeta i kombination med horisontella stödramar och förstärkande kordar, bildar den ett tredimensionellt stabilt system som jämnt överför tunga laster (som brotrafik och bygglaster) till grunden. Den är lämplig för tekniska scenarier med stor spännvidd (9,144-60,96 m) och hög belastning (klass HS25 och högre). Produkten kommer i två specifikationer, 730-typ och 480-typ, som matchar motsvarande avstånd för HD200-fackverket. Det används ofta inom broteknik, stödsystem för stora formsättningar och nödräddningsoperationer. Det är en central komponent för att lösa tekniska problem såsom överdrivna höjd-till-bredd-förhållanden och otillräcklig grundbärande kapacitet, och bildar en komplett kraftbärande sluten slinga med förstärkande kordar och horisontella stödramar i samma system, vilket säkerställer övergripande strukturell stabilitet.
| Externa mått 1 (modell 730) | 1774*820*50mm |
| Externa dimensioner 1 (modell 480) | 1774*570*50mm |
| Mittavståndsmått | 1694*(250 230 250) mm |
| Material | Q355B |
