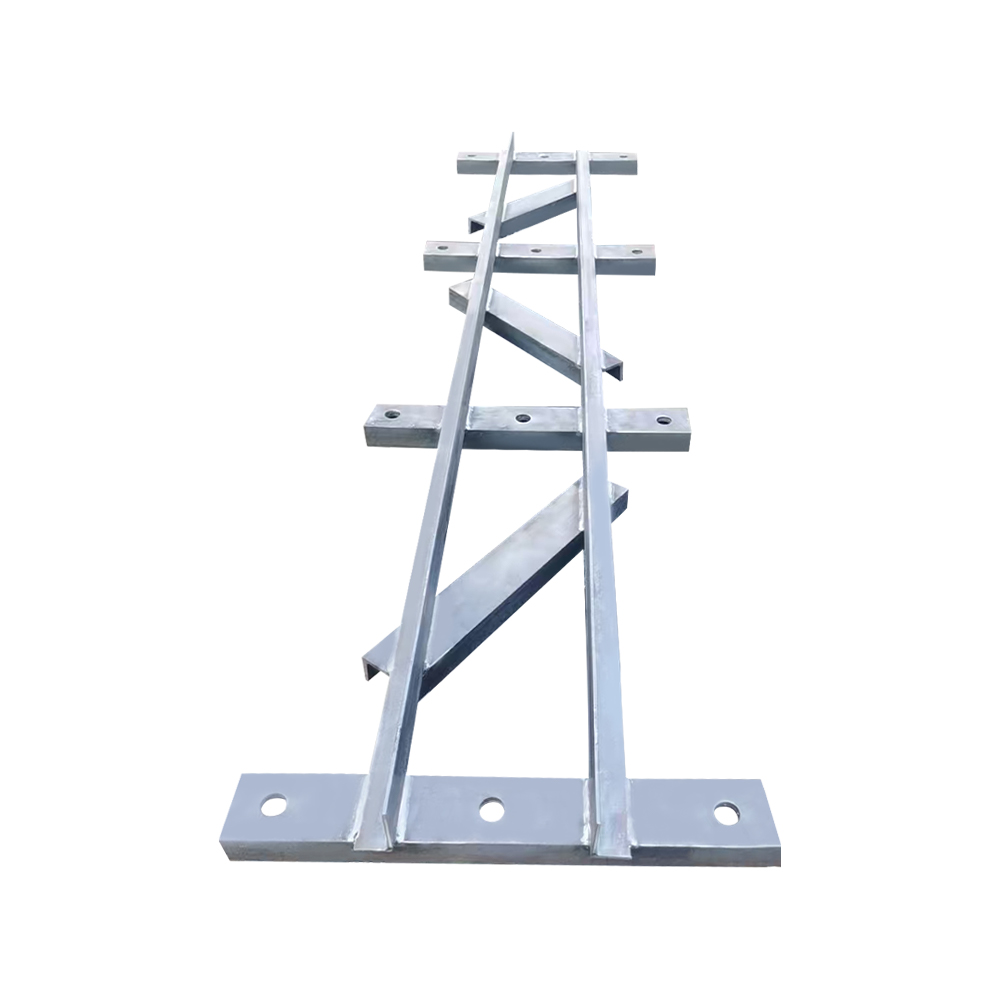

Den vertikala stödramen av typ HD200 för Bailey-broar är den vertikala bärande kärnkomponenten i den prefabricerade stålbryggan och det kraftiga fackverkssystemet HD200. Dess primära funktion är a...
Se detaljerGenom horisontella styva stöd omvandlas överbyggnadens vertikala belastningar till horisontella spärrkrafter och överförs till pelare eller fundamentkomponenter, vilket minskar sidoförskjutning och vibrationer av strukturen. Samtidigt bildar den ett stabilt fackverkssystem med vertikala stöd och diagonala dragstänger, vilket förbättrar den övergripande strukturens motståndskraft mot vältning och styvhet. Detta är särskilt lämpligt för deformationskontroll i scenarier med stora spann (9,14-76,2 meter) och tunga belastningar. Den är tillämplig på broteknik, och fungerar som en horisontell stödkomponent för HD200-typ Bailey-broar; 730-typen är lämplig för broar med breda motorvägar och nödräddningsbroar, medan 480-typen är lämplig för tillfälliga broar med konventionella spann, vilket förbättrar stabiliteten i fackverkssektionerna i sidled.
| Externa mått 1 (modell 730) | 2386*820*106mm |
| Externa mått 1 (modell 480) | 2386*570*106mm |
| Mittavståndsmått | 762*3 - (250 230 250) mm |
| Material | Q355B |
