Bailey-bron är en av 1900-talets mest betydelsefulla ingenjörsprestationer, ursprungligen utvecklad för militär användning under andra världskriget och nu allmänt utplacerad i civila infrastrukturprojekt över hela världen. Förståelse Bailey bridge specifikationer är avgörande för konstruktionsingenjörer, militära logistikplanerare och byggprojektledare som behöver pålitliga, portabla och snabbt utplacerbara överbryggningslösningar. Den här guiden ger en omfattande uppdelning av tekniska standardparametrar, lastklassificeringar, spannkonfigurationer och materialkrav.

Ursprung och designfilosofi

Designad av Donald Bailey 1940 och först tillverkad av Mabey & Johnson-företaget, var Bailey-bron tänkt som en modulär panelbro som kunde monteras av ett litet team utan behov av tunga kranar eller specialutrustning. Dess geni ligger i det standardiserade stålpanelsystemet, som gör att individuella komponenter kan bäras för hand och monteras i spann som kan bära tunga militärfordon.

Designfilosofin fokuserar på tre principer: modularitet, skalbarhet och fältreparationsbarhet. Varje panel är utbytbar, vilket innebär att skadade sektioner kan bytas ut utan att demontera hela strukturen. Denna anpassningsförmåga gjorde Bailey-bron till en hörnsten i allierade operationer i Nordafrika, Italien och Västeuropa – och den används fortfarande aktivt av dussintals militärer och civila myndigheter idag.

Standardpanelmått och materialspecifikationer

Den grundläggande enheten för en Bailey-bro är standardpanel . Alla andra specifikationer – spännlängd, lastkapacitet och konfigurationstyp – härrör från denna baskomponent. Panelerna är tillverkade av höghållfast stål som överensstämmer med etablerade militära och civila standarder (vanligtvis BS EN 10025 Grade S355 eller motsvarande ASTM A572 Grade 50).

Standard panelmått

Tabell 1 — Standardmått för Bailey-bryggan (BS 5400 / NATO STANAG 2021 referens)

Paneler ansluts via stålstift med 57 mm diameter, vilket möjliggör snabb montering utan svetsning eller bultning. Galler-fackverkskonstruktionen fördelar laster effektivt genom diagonalerna och vertikalerna, vilket uppnår ett högt förhållande mellan styrka och vikt som är avgörande för både bärbarhet och strukturell prestanda.

Specifikationer för däck och akterspegel

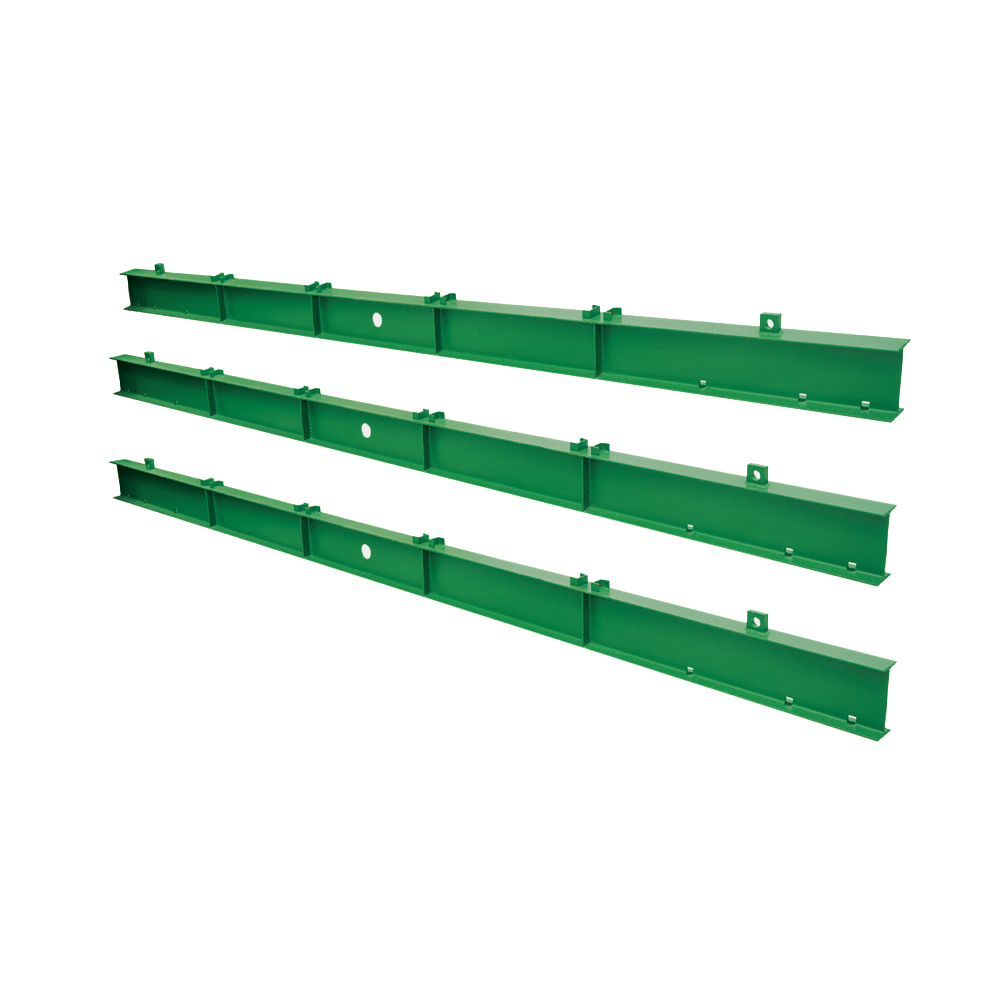

Däcksystemet består av akterspegel (tvärbalkar), stringers (längsbalkar) och schackbräden av trä eller stål (däcksplankor). Varje akterspegel sträcker sig mellan de två motsatta fackverkspanelerna och säkras med akterspegelsklämmor. Standard schackbräden är typiskt 63 mm tjockt lövträ eller, i moderna varianter, stålrutiga plattor.

Tabell 2 — Specifikationer för däcksystemkomponenter

Konfigurationstyper och beteckningssystem

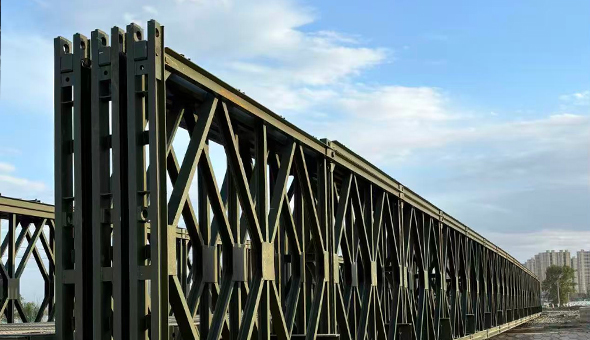

Bailey-brokonfigurationer beskrivs med hjälp av ett standardiserat beteckningssystem som kodar antalet panellinjer (enkla, dubbla eller trippel), antalet panelvåningar (enkla eller dubbla) och om bron är byggd som en genomgående typ eller en genomgående typ med förstärkning av toppkorda. Notationen tar vanligtvis formen SS, DS, TS (Single Story) och DD, TD (Dubbel berättelse).

Konfigurationsnamnkonventioner

• SS (singel): En panel bred, en våning hög. Lättast och snabbast att bygga; lämplig för gångtrafik och lätta fordon.
• DS (dubbel enkel): Två paneler breda på varje sida, en våning hög. Standardkonfiguration för de flesta militärfordon med hjul upp till MLC 30.
• TS (trippel singel): Tre paneler breda på varje sida, en våning hög. Används för tyngre belastningar på kortare spännvidder.
• DD (dubbel dubbel): Två paneler breda, två våningar höga. Förlänger uppnåelig spännvidd och belastningsklass avsevärt.
• TD (Trippel dubbel): Tre paneler breda, två våningar höga. Maximal konfiguration; används för MLC 70 bandfordon på spännvidder upp till 60 m.

Spännlängder och lastkapacitetstabeller

En av de mest kritiska aspekterna av Bailey-brospecifikationerna är förhållandet mellan spännlängd, konfigurationstyp och tillåten lastklass. Följande tabell ger standarddesigndata baserade på NATO STANAG 2021 och BS 5400 Part 2 lastkriterier.

Tabell 3 — Spännvidd och lastkapacitet per konfiguration (indikativa värden; platsspecifik teknisk analys krävs)

Det är viktigt att notera att dessa värden representerar maximala konstruktionsspann för varje konfiguration under standardmässiga marklagerförhållanden. Faktiska tillåtna spännvidder minskas när bron måste stödja kontinuerlig konvojtrafik, när ändbärande markförhållanden är dåliga eller när dynamiska påverkansfaktorer måste tillämpas för överfarter med hög hastighet.

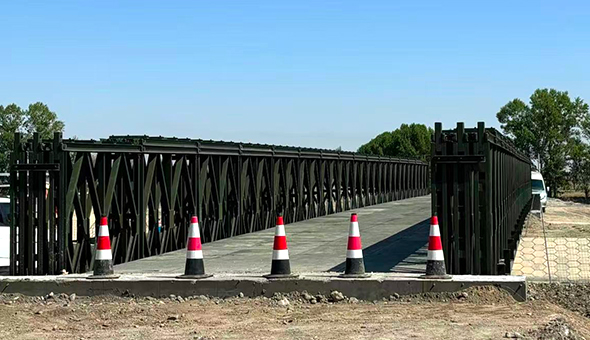

Specifikationer för vägbredd

Den fria vägbredden — den användbara körbanan mellan huvudfackverkens insidor — är fixerad vid 4,22 m (13 fot 10 tum) för alla standard enfiliga Bailey-brokonfigurationer. Detta rymmer ett enda körfält med NATO STANAG-fordonskuvert. Dubbelfiliga varianter, som uppnås genom att placera två parallella brofiler sida vid sida på en gemensam distans, ger en total vägbredd på cirka 8,5 m och används för applikationer med hög trafikvolym.

Monteringskomponenter och viktiga hårdvaruspecifikationer

Integriteten hos en Bailey-brygga beror inte bara på själva panelerna utan på precisionen hos dess anslutningshårdvara. Följande komponenter är specificerade med snäva toleranser för att säkerställa utbytbarhet mellan produktionssatser från olika tillverkare.

Panelanslutningsstift

• Diameter: 57,2 mm (2,25 tum)
• Längd: 184 mm (7,25 tum)
• Material: Kolstål, värmebehandlat till minsta sträckgräns på 620 MPa
• Hålls kvar av: Delad sax, 6 mm diameter

Akterspegelsklämma

• Spännkraft: Minst 8 kN vid korrekt åtdragning
• Bultmoment: 135 N·m (100 ft·lb) med standardboxnyckel
• Material: Formbart gjutjärn eller segjärn GGG-40

Raker (lanseringsnäsa) specifikationer

Under utskjutning av konsol – standardmonteringsmetoden där bron trycks ut över springan från en bank – är en lätt stålnos (raker) fäst vid den främre änden för att förhindra att konsolen tippar. Standard räfvarelängder är 3,05 m, 6,10 m eller 9,14 m, valda baserat på den totala bryggvidden. Rakaren får inte väga mer än 20 % av huvudbryggans vikt för att upprätthålla lanseringsbalansen.

Distans- och lagerkrav

Ändlagerarrangemanget är en kritisk specifikation som avgör lämpligheten av en plats för Bailey-broinstallation. Bron överför sina laster till marken genom bottenplattor och tröskelbalkar vilar på förberedda distanser eller naturlig mark.

Minimikrav för lager

Tabell 4 — Distanslagerspecifikationer per konfiguration

Där naturliga markförhållanden inte uppfyller det lägsta marktrycket, specificerar ingenjörer granulerad fyllnadspackning, betongdynor eller drivna pålstöd. För tillfälliga militära utplaceringar på mjuk mark används markbalkar av stål eller Bailey-paneler för att fördela lagerbelastningar.

Standarder för korrosionsskydd och ytbehandling

Alla Bailey-brostålkomponenter måste uppfylla specifika ytbehandlingsstandarder för att säkerställa en acceptabel livslängd under fältförhållanden. Natos standardspecifikation kräver:

• Ytbehandling: Kulblästring till Sa 2,5 (nästan vit metall) enligt ISO 8501-1
• Grundfärg: Zinkrik epoxiprimer, minst 75 µm torrfilmtjocklek (DFT)
• Mellanrock: Epoxi MIO (glimmerhaltig järnoxid), minst 100 µm DFT
• Avslutande päls: Polyuretantäcklack i olivgrön (RAL 6003) eller olivgrön (FS 34094), minst 50 µm DFT
• Total DFT: Minst 225 µm
• Saltspraymotstånd: 1 000 timmar per ISO 9227 utan rost vid ritslinjen

För permanenta civila broinstallationer uppgraderar många operatörer till ett fullständigt termiskt sprayzinksystem (TSZ) med en elastomerisk täckfärg, vilket förlänger underhållsintervallet till 25 år. Fästelement av rostfritt stål rekommenderas också i kust- eller marinmiljöer där kloridinducerad korrosion är ett problem.

Monteringstid och arbetskraftskrav

En av de avgörande fördelarna med Bailey-bryggtekniken är dess snabba monteringsförmåga. Militära standardspecifikationer kräver att en utbildad stridsingenjörpluton (cirka 35 personal) kan uppföra en dubbel enkelbro (DS) på 30,5 m spännvidd inom 4 till 6 timmar under fältförhållanden. Följande tabell ger allmän vägledning om monteringstider för olika konfigurationer.

Tabell 5 — Indikativa monteringstider under gynnsamma dagsljusförhållanden med utbildad personal

Dessa siffror antar inget kranstöd. När mobilkranar eller truckar för ojämn terräng är tillgängliga kan monteringstiderna minskas med 30–40 %, särskilt för konfigurationer med två våningar där panellyft är arbetskrävande.

Moderna varianter och uppgraderade specifikationer

Den ursprungliga Bailey-brodesignen har utvecklats avsevärt sedan 1941. Flera tillverkare – inklusive Mabey Bridge, Acrow och SSBR – producerar nu förbättrade varianter som behåller den grundläggande modulära panelprincipen samtidigt som de erbjuder förbättrade prestandaegenskaper.

Mabey Universal bridge

Mabeys nuvarande flaggskeppsprodukt introducerar höghållfasta stålpaneler (S460-kvalitet) som minskar panelvikten med cirka 15 % samtidigt som lastkapaciteten ökar. Förbättrade däcksystem med däck av aluminiumlegering ersätter traditionella schackbräden i trä, vilket minskar däckets egenbelastning och förbättrar hållbarheten i våta miljöer.

Acrow 700XS

Acrow 700XS-serien erbjuder paneler som mäter 3,05 m × 2,18 m (jämfört med standarden 3,05 m × 1,47 m), vilket ger ett högre tröghetsmoment per panel. Detta gör att TD-ekvivalenta konfigurationer kan uppnå spännvidder på upp till 75 m och stödja MLC 80 bandfordon – vilket överskrider gränserna för den ursprungliga Bailey-specifikationen.

Kontinuerligt förstärkta däcksystem

Moderna permanenta installationer använder allt oftare däckplattor av armerad betong som gjuts in situ över Bailey truss-systemet. Denna sammansatta däck-fackverksverkan ökar avsevärt strukturens totala styvhet och minskar nedböjningen under spänningar, vilket uppfyller kraven i nationella brokoder för motorvägar som AASHTO LRFD eller Eurokoderna för civil civil trafik.

Specifikationer för inspektion och underhåll

För broar i långtidstjänst, vare sig de är militära eller civila, är periodisk besiktning obligatorisk. Standardinspektionsintervall och kriterier är följande:

• Rutinmässig visuell inspektion: Var sjätte månad; kontrollera paneldeformation, stiftslitage, däcksskick och beläggningsintegritet
• Detaljerad strukturell inspektion: Vartannat år; inkluderar mätning av kordavböjningar, stifthålets ovalitet (maximalt acceptabelt slitage 3 mm) och svetssprickundersökning
• Stor översyn: Vart tionde år eller efter att kumulativ MLC-ekvivalent trafik överskrider designtröskelvärden; fullständig demontering, blästrad ombeläggning och dimensionskontroll
• Kriterier för byte av panel: Alla paneler med ackordsektionsförlust som överstiger 10 % av originalarean, eller permanent uppsättning som överstiger L/500, måste tas ur bruk

Bailey-bryggpaneler är designade för att kunna återanvändas många gånger över flera installationer. Militära lagerpaneler ackumulerar rutinmässigt 5–10 installationer under en livslängd på 20–30 år när de underhålls på rätt sätt. Civila operatörer som använder paneler i fasta permanenta installationer specificerar vanligtvis en 50-årig designlivslängd med lämplig utmattningsanalys enligt BS 5400 del 10.

Tillämpliga standarder och specifikationer

Design, tillverkning och driftsättning av Bailey-broar styrs av en rad nationella och internationella standarder. Viktiga referenser inkluderar:

• NATO STANAG 2021: Militär lastklassificering av broar, färjor, flottar och fordon
• AASHTO standardspecifikationer för motorvägsbroar (för amerikanska civila applikationer)
• BS 5400: Broar av stål, betong och komposit (brittisk standard, ersatt av Eurocodes men fortfarande refererade till äldre strukturer)
• Eurokod 3 (EN 1993-2): Design av stålkonstruktioner — stålbroar
• ISO 8501-1: Förberedelse av stålunderlag före applicering av färg
• ISO 9227: Korrosionstester i konstgjorda atmosfärer — saltspraytester
• DEF STAN 01-5 / JSP 434: Det brittiska försvarsministeriets specifikationer för militär överbryggningsutrustning

Ingenjörer som specificerar Bailey-broar för permanent civilt bruk måste säkerställa överensstämmelse med de relevanta nationella vägmyndigheternas krav, inklusive belastningsmodeller (HA/HB i Storbritannien, HL-93 i USA), servicegränser för nedböjning (vanligtvis spännvidd/360 under spänning) och beräkningar av utmattningslivslängd för platser som utsätts för dynamisk högcykelbelastning.

Bailey-bryggans specifikationer omfattar ett noggrant integrerat system av panelgeometri, materialkvalitet, konfigurationstyp, lastklassificering, lagerdesign och ytskydd – vart och ett av delarna är beroende av de andra. Oavsett om applikationen är en 48-timmars militär nödplacering över en urtvättad flodkorsning eller en permanent landsvägsbro i ett utvecklingsland, säkerställer efterlevnad av etablerade specifikationer strukturell säkerhet, förutsägbar prestanda och långvarig hållbarhet.

Bailey-brons varaktiga relevans – mer än 80 år efter dess uppfinning – är ett bevis på kraften i modulärt designtänkande. När materialtekniken går framåt och belastningskraven ökar, fortsätter uppdaterade varianter att tänja på gränserna för vad som ursprungligen tänktes på en ritbräda i krigstid, samtidigt som de behåller den grundläggande enkelheten som gjorde den ursprungliga designen så transformerande.
